青島東彩包裝科技有限公司

印刷行業智能制造系統解決方案
1.1 項目目的

公司始終致力于先進制造和自動化,以及創新開發和應用,創新應用技術符合國家《人工智能軟件開發/6513應用軟件開發》戰略性新興產業分類指南。在不斷發展的一年里,公司先后被科技部火炬中心列入2023青島市首批高新技術企業公示認定名單;2023年,公司技術3類小企業進倉號202237021408001882。截至目前,公司擁有授權專利10項,軟件著作權10項。公司積極參與包裝印刷產品相關行業協會的工作,2023年公司印刷包裝人工智能應用開發技術創新中心納入青島市技術創新中心名單.

1.2 背景

物聯網是互聯網與傳統工業產業融合的集中表現,也是智能制造的基礎設施。先進的物聯網技術將突破所有生產環節的數據壁壘,無線控制一切。


以物聯網為基礎,也需要逐一創建實施節點。這就要求緊緊圍繞制造業關鍵領域的關鍵環節,深入研究制造過程仿真優化、數字化控制、智能測量等智能控制核心裝置,加快工業機器人、人機智能交互、智能物流管理等技術裝備的工程應用。整個智能制造系統的綜合表現就是智能工廠。


它利用信息系統控制產品生產,實現精密制造,增加生產靈活性,提高生產效率和精度,顯著降低成本。最終實現真正的柔性制造、無人工廠、遠程協同生產。


對此,《中國制造2025》提出了宏偉愿景:到2025年,制造業重點領域?qū)崿F(xiàn)全面智能化,試點示范項目運行成本降低30%,產品生產周期縮短50%,次品率降低50%。

1.3 參考文檔

lGB/T19582-2008基于Modbus協議的工業自動化網絡規范

lGB/ t19760 - 2008cc -鏈路控制與通信網絡規范

GB/T20171-2006 EPA工業測控系統體系結構及通信規范

lGB/T25105-2014工業通信網絡現場總線規范類型

lGB/Z26157-2010現場總線型用于數字?jǐn)?shù)據通信工業控制系統的測控

lGB/T26790.1-2011工業無線網絡WIA規范第1部分:過程自動化的WIA系統結構和通信規范

lGB/T29910-2013工業通信網絡現場總線規范類型

lGB/T27960-2011以太網POWERLINK通信規范

l20170053-T-339工業互聯網整體網絡架構

l20170054-T-339智能制造識別分析系統需求

[2017- 0960t - yd] 工業互聯網網絡安全總體要求

2. 建設目標

通過工廠的智能化升級改造,在生產過程中,基于實時、準確的信息,對生產活動進行引導、發起、響應、上報,快速響應生產節奏,減少無附加值的生產活動,提高作業和流程效率。


通過現場自動化物流,可以實現物料的自動、準確、快速的運輸、儲存和揀選,實現現場物流的有序、規范操作,提高了生產效率,有效降低了工人的勞動強度。


實現生產層面上下游的溝通,為企業在生產中準確進行各項分析提供數據支持,實現精細化管理。實時準確的向車間下達計劃,準確的獲取車間生產反饋,監控生產。將ERP計劃和生產實時聯系起來,彌補了企業信息體系結構的空白。


對計劃、調度、質量、工藝、設備運行等信息的實時控制,使相關部門能夠及時發現和解決問題,提高制造系統應對變化的能力。


最后,利用該系統建立標準化的生產管理信息平臺,實現企業內部現場控制層與管理層之間的信息互聯,最終實現精益制造。

3. 功能設計
3.1 基礎設施

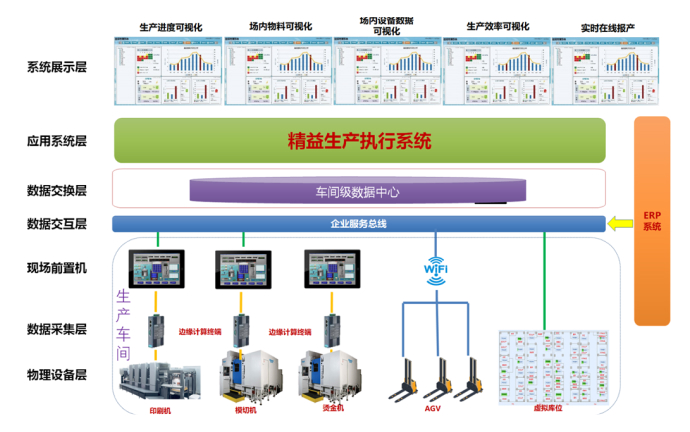

  • 系統拓?fù)鋱D
3.2 功能模塊

該系統包含五個主要模塊:系統管理模塊,設備管理模塊,生產過程管理模塊,數據應用程序管理模塊和數據接口管理模塊以及倉庫管理模塊。

3.2.1.1 系統配置管理

系統配置是控制應用程序的運行模式,包括配置文件管理,數據庫連接,用戶訪問控制,運行系統管理,數據庫訪問管理,資源訪問管理等。

3.2.1.2 用戶管理

該系統提供可以登錄系統的用戶的統一管理。 可以在此模塊中設置用戶角色,并且可以通過用戶角色設置用戶權限。 包含用戶代碼,用戶名,登錄名,登錄密碼,隸屬關系,狀態,用戶角色,電子郵件,電話號碼,手機等。

3.2.1.3 角色權限

該系統使用“基于角色的權威管理(RBAC)”來組織系統的可訪問資源以及對這些資源的訪問權限以形成角色,并通過向用戶分配特定的角色來控制用戶訪問系統的能力。


每個角色都被分配不同的權限,可以看到不同的頁面并執行不同的操作。 該系統具有預設角色,例如管理員,總經理,部門經理和值班人員。 無法修改管理員的權限,而剩余角色的權限可以修改。 相關部門的最高領導角色設置為“總經理”,并且可以通過監控平臺查看每個部門管理下的所有設備的監視狀態; 每個部門經理的角色都設置為“部門經理”,并且可以查看該部門管理的所有設備監控; 如果普通人員在值班工作人員中的作用將“在值班人員”中,他們可以查看其負責設備的監視狀態信息。

  • 角色管理圖
3.2.1.4 員工管理

管理生產員工的流程,團隊和人員職位,并記錄員工工作時間,效率,工作量和其他數據以進行績效管理。

  • 員工管理圖
3.2.2 設備管理

設備管理包括六個子模型:生產設備管理,AGV叉車管理,傳感器管理,現場前端機器管理,RFID管理和現場循環托盤管理。

3.2.2.1 生產設備管理

管理打印,切割和熱沖壓設備,收集設備的操作參數和環境參數,包括:機器運營速度,操作時間,紙張數量,解決方案pH值,環境溫度和環境濕度以及其他環境數據以及其他環境數據以及匹配 根據訂單信息運行數據,基于人員信息的現場工作流程和個人生產信息匹配設備,并進行數據分類,數據清潔和數據校準。

3.2.2.2 AGV叉車管理

統一多個AGV叉車的管理和部署,根據生產計劃合理地管理AGV叉車的操作途徑,并實時顯示操作軌跡,操作狀態,電池電量,故障信息,任務信息等。

3.2.2.3 傳感器管理

管理每個設備的傳感器地址,位置和供應商信息,匹配設備信息和生產訂單信息,并提供基本的業務數據。

3.2.2.4 現場前端處理器管理

管理現場前端處理器的地址,位置和供應商信息,綁定前端處理器所在的設備過程和設備類型,并為員工提供視覺操作。

  • 現場前端機器管理示例圖
3.2.3.2 現場物流調度管理

管理每個設備的傳感器地址,位置和供應商信息,匹配設備信息和生產訂單信息,并提供基本的業務數據。

3.2.3.3 生產過程管理

通過數據收集和一系列智能硬件設備,跟蹤生產過程的實時狀態,并提取生產過程的實時數據。

3.2.3.4 現場庫存管理

倉庫位置以統一的方式管理,按照每個過程的實際情況進行了計劃,并且倉庫位置管理邏輯和進入和退出規則得到了很好的確定。

3.2.3.5 現場材料管理

清楚地找到位置中材料的位置信息和數量信息,通過RFID進行深入控制,優化生產過程,提取時間節點信息并提高產品質量。

3.2.3.6 生產過程質量控制管理

該系統在生產過程中打開了質量控制界面,質量檢查人員會實時監視生產過程中產品的質量數據,從而提供數據支持以確保產品質量。

3.2.4 數據應用

數據應用程序包括六個子模型:生產設備的數字顯示,生產訂單的數字顯示,現場材料的視覺顯示,數字質量跟蹤,數據智能統計以及產品跟蹤以及可追溯性。

3.2.4.1 生產設備的數據顯示

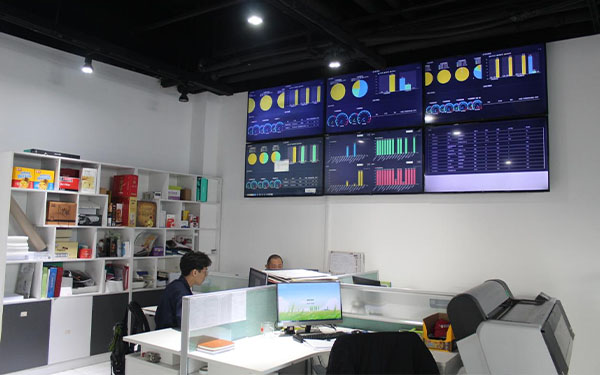

通過展示板(電視,LED屏幕等),實時顯示生產設備的操作數據,以便生產經理可以清楚,快速掌握設備的生產狀態。

3.2.4.2 生產訂單的數字顯示

經理可以通過生產訂單數據實時掌握訂單生產狀態。

3.2.4.3 現場材料的視覺顯示

網站上的材料通過顯示板(電視,LED屏幕等)顯示,生產人員和車間經理可以實時掌握網站中材料的狀態。

3.2.4.4 數字質量跟蹤

根據生產過程中質量檢查期間提交的質量信息跟蹤產品質量,收集,分析和利用產品質量數據并優化整體產品結構。

3.2.4.5 數據智能統計

在生產過程中收集生產工具和產品信息,生成統計報告,并為各個部門的決策水平提供準確的數據支持。

3.2.4.6 產品跟蹤和可追溯性

根據生產過程中收集的信息跟蹤和追蹤產品,并為每個生產鏈接提供準確的數據支持。

3.2.5 數據接口管理

數據接口管理包括兩個子模型:ERP接口管理和生產設備接口管理。

3.2.5.1 ERP接口管理
3.2.5.1.1 訂單接口

系統通過定期閱讀ERP數據庫中的數據來獲取訂單信息,以便系統和ERP數據庫信息保持一致性和完整性。

3.2.5.1.2 客戶界面

它可以為客戶提供數據界面以顯示其訂單的進度。

3.2.5.1.3 訂單接口

根據從ERP獲得的順序信息,系統在生產過程中跟蹤產品的每個過程,以確保產品最終運輸時的過程數據的完整性。 如果有必要寫回ERP系統,則需要ERP開發人員進行自定義的合作。 發展。

3.2.5.1.4 過程接口

ERP中獲得的訂單信息包括生產過程。 在訂單放置過程中,獲得的過程信息將分配給所有設備的前端計算機。

3.2.5.2 生產設備接口管理

管理現場設備和系統之間的連接,包括數據通信接口定義,數據通信格式等。

4. 硬件設備

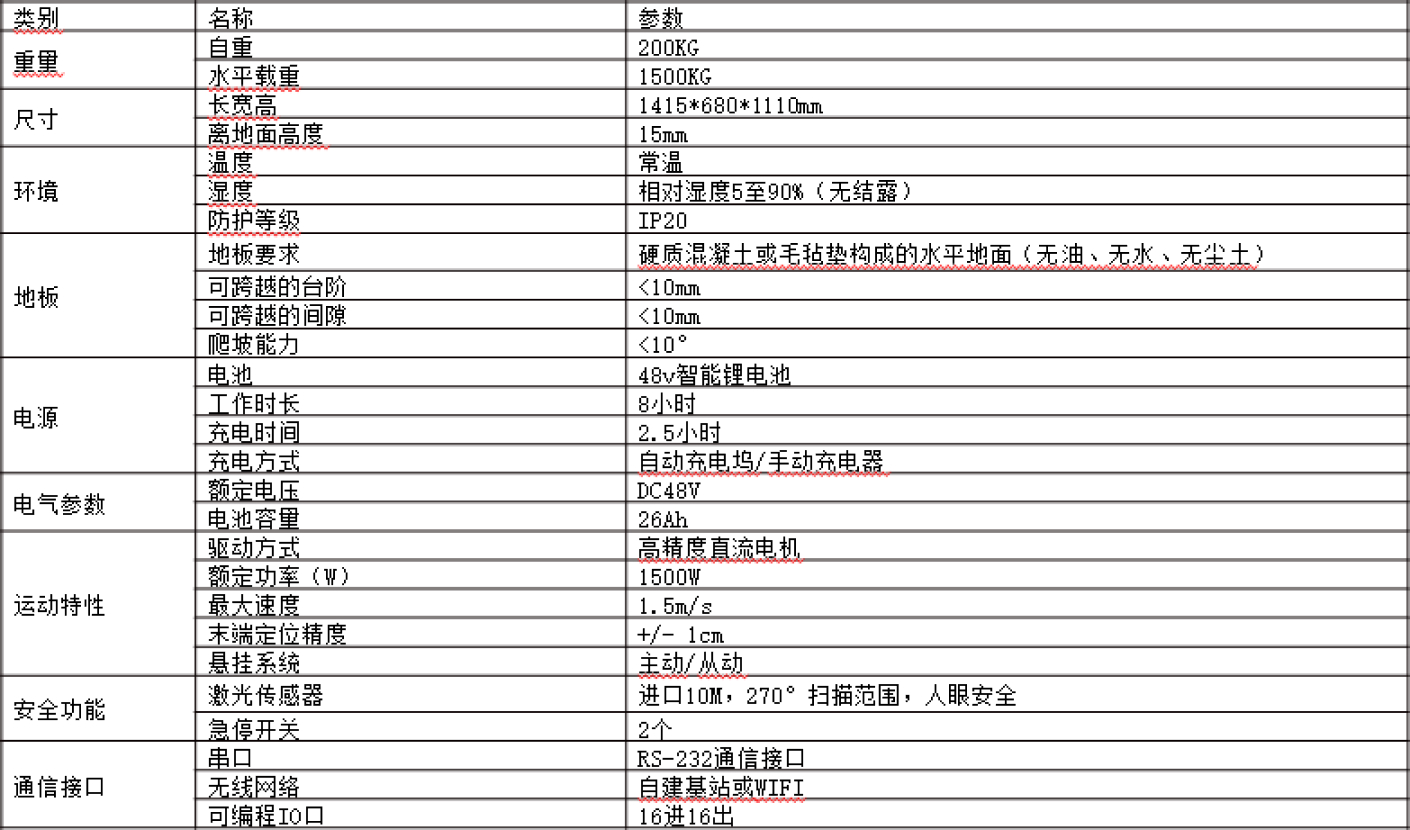

4.1 AGV叉車
  • 系統拓?fù)鋱D
  • 系統拓?fù)鋱D
  • 系統拓?fù)鋱D
4.2 現場前端處理器
  • 技術參數
  • 物理圖片
4.3 RFID
  • 物理圖片
  • RFID系統接口
4.4 邊緣計算終端
4.5 傳感器
5. 安裝和部署
5.2 項目實施方法

研究階段:了解客戶需求

分析階段:確定目標和策略

定義階段:建立特定的項目可交付成果

設計階段:技術和業務流程設計

開發階段:配置,自定義,系統測試

實施階段:訓練和實施解決方案

優化階段:在線交貨后持續改進

圖1實施方法
